téléinfo sur linky Triphasé mode Historique
-
Bonjour,
Après avoir déménagé, je souhaite rebrancher mon installation à base de D1 mini ESP32 et PITInfo. Cette fois, mon linky est en tri-phasé et en mode historique.
N'arrivant pas à obtenir mes résultats, j'ai fait un essai avec IDE Arduino en guise de terminal série (à 1200 bauds) et mon module uTeleinfo connecté à mon port USB mais le résultat me semble déjà à la base discutable :
...
16:15:49.356 -> BB⸮HP⸮B⸮0⸮⸮069963⸮S⸮
16:15:49.543 -> BB⸮H⸮⸮נ000⸮9⸮6⸮9⸮ҍ
16:15:49.777 -> BB⸮HP⸮נ000⸮055⸮9⸮\⸮
16:15:50.008 -> BB⸮H⸮⸮Ҡ000⸮⸮96⸮0⸮Í
16:15:50.194 -> BB⸮HP⸮Ҡ0000⸮3900⸮M⸮
16:15:50.333 -> P⸮⸮àHP⸮B⸮P⸮
16:15:50.474 -> D⸮MA⸮N⸮----⸮"⸮
16:15:50.660 -> ⸮⸮NSԱ⸮000⸮H⸮
16:15:50.800 -> ⸮⸮NSԲ⸮000⸮ɍ
16:15:50.938 -> ⸮⸮NS⸮3⸮000⸮ʍ
16:15:51.078 -> ⸮MAر⸮060⸮6⸮
16:15:51.218 -> ⸮MAز⸮060⸮⸮⸮
16:15:51.359 -> ⸮MA⸮3⸮060⸮⸮⸮
16:15:51.499 -> PMAؠ03530⸮⸮⸮
...Qu'en pensez-vous ? Une piste pour résoudre ce soucis ?
Merci par avance -
@Eric44
Cela ressemble fortement a un problème de résistance sur l'étage d'entrée de l'opto couleur. Si la résistance est variable, essayez de la modifier. -
Merci beaucoup @Nicolas-Bernaerts pour cette proposition mais vu mon niveau en électronique et la miniaturisation de la bête, je ne me vois pas changer une résistance dans le bazar.
Il n'y aurait pas d'autres pistes logicielles ?Pour info, Voici la clé télé info utilisée :
-
@Eric44 said in téléinfo sur linky Triphasé mode Historique:
16:15:50.008 -> BB⸮H⸮⸮Ҡ000⸮⸮96⸮0⸮Í
Normalement le mode historique ne pose pas de soucis de résistance, c'est quel soft qui est flashé dans le D1 ?
-
Bonjour @Charles ,
Le module utilisé était un wemod teleinfo qui fonctionnait très bien connecté au linky de ma précédente maison (monophasé HC/HC). Le code était écrit grâce à ton aide.
En voici le code injecté : teleinfoLinky.txt#include <LibTeleinfo.h> // Parsing JSON #include <ArduinoJson.h> const size_t capacity = JSON_OBJECT_SIZE(4) + JSON_ARRAY_SIZE(4) + 60; String chaineJSONenvoyee; float frequenceInterro=60; String commentairePutWS=""; int PAC = 0; #define SERIAL_DEBUG Serial #define SERIAL_TIC Serial1 // Teleinfo RXD pin is connected to ESP32-PICO-V3-02 GPIO8 #define TIC_RX_PIN 23 _Mode_e tinfo_mode = TINFO_MODE_HISTORIQUE; //_Mode_e tinfo_mode = TINFO_MODE_STANDARD; TInfo tinfo; // Teleinfo object // Wakeup de 5 secondes #define uS_TO_S_FACTOR 1000000ULL /* Conversion factor for micro seconds to seconds */ #define TIME_TO_SLEEP 5 /* Time ESP32 will go to sleep (in seconds) */ #define LEDPIN LED_BUILTIN // Uptime timer boolean tick1sec=0;// one for interrupt, don't mess with unsigned long uptime=0; // save value we can use in sketch even if we're interrupted String sendJSON(ValueList * me, boolean all){ bool firstdatacomplete = true; bool firstdataenvoyee = true; String chaineJSONenvoyee = ""; String chaineJSONcomplete = ""; String Element_Valeur = ""; String separateur = ","; String sep; // Got at least one ? if (me) { PAC = 0; // Json start chaineJSONenvoyee = "{\"commentaire\":" + "\"" + commentairePutWS + "\""; chaineJSONcomplete = "{\"commentaire\":" + "\"" + commentairePutWS + "\""; // Loop thru the node while (me->next) { // go to next node me = me->next; // uniquement sur les nouvelles valeurs ou celles modifiées // sauf si explicitement demandé toutes if ( all || ( me->flags & (TINFO_FLAGS_UPDATED | TINFO_FLAGS_ADDED) ) ) { //Serial.println("|"+String(me->name)+"|") ; /* Serial.print(F("\"")) ; Serial.print(me->name) ; Serial.print(F("\":")) ; */ // we have at least something ? if (me->value && strlen(me->value)) { boolean isNumber = true; uint8_t c; char * p = me->value; // check if value is number while (*p && isNumber) { if ( *p < '0' || *p > '9' ) isNumber = false; p++; } // this will add "" on not number values if (!isNumber) { Element_Valeur = "\"" + String(me->name) + "\":" + "\"" + String(me->value) + "\""; } // this will remove leading zero on numbers else //Serial.print(atol(me->value)); Element_Valeur = "\"" + String(me->name) + "\":" + atol(me->value); } if (String(me->name) != "MSG1" && String(me->name) != "PJOURF+1" && String(me->name) != "ADSC" && String(me->name) != "VTIC" && String(me->name) != "NGTF" && String(me->name) != "LTARF" && String(me->name) != "EAST" && String(me->name) != "EASF01" && String(me->name) != "EASF02" && String(me->name) != "EASF03" && String(me->name) != "EASF04" && String(me->name) != "EASF05" && String(me->name) != "EASF06" && String(me->name) != "EASF07" && String(me->name) != "EASF08" && String(me->name) != "EASF09" && String(me->name) != "EASF10" && String(me->name) != "EASD01" && String(me->name) != "EASD02" && String(me->name) != "EASD03" && String(me->name) != "EASD04" && String(me->name) != "EAIT" && String(me->name) != "ERQ1" && String(me->name) != "ERQ2" && String(me->name) != "ERQ3" && String(me->name) != "ERQ4" && String(me->name) != "IRMS1" && String(me->name) != "URMS1" && String(me->name) != "PREF" && String(me->name) != "PCOUP" && String(me->name) != "PREF" && String(me->name) != "CCASN" && String(me->name) != "CCASN-1" && String(me->name) != "CCAIN" && String(me->name) != "CCAIN-1" && //String(me->name) != "UMOY1" && String(me->name) != "STGE" && String(me->name) != "PRM" && String(me->name) != "RELAIS" && String(me->name) != "NTARF" && String(me->name) != "NJOURF" && String(me->name) != "NJOURF+1" ){ chaineJSONenvoyee = chaineJSONenvoyee + separateur + Element_Valeur; } chaineJSONcomplete = chaineJSONcomplete + separateur + Element_Valeur; } } // Json end //Serial.println(F("}")) ; chaineJSONenvoyee = chaineJSONenvoyee + "}"; chaineJSONcomplete = chaineJSONcomplete + "}"; Serial.println("chaineJSONcomplete = " + chaineJSONcomplete ); Serial.println("chaineJSONenvoyee = " + chaineJSONenvoyee ); return chaineJSONcomplete; } } /* ====================================================================== Function: NewFrame Purpose : callback when we received a complete teleinfo frame Input : linked list pointer on the concerned data Output : - Comments: - ====================================================================== */ void NewFrame(ValueList * me){ SERIAL_DEBUG.println("NewFrame - uptime=" + String(uptime)); if (tick1sec) { concatlog("NewFrame - uptime=" + String(uptime)); chaineJSONenvoyee = sendJSON(me, true); postconsoWS(chaineJSONenvoyee); postlogsindb(); logcycle=""; ledClignotte(); tick1sec = false; } } /* ====================================================================== Function: UpdatedFrame Purpose : callback when we received a complete teleinfo frame Input : linked list pointer on the concerned data Output : - Comments: it's called only if one data in the frame is different than the previous frame ====================================================================== */ void UpdatedFrame(ValueList * me){ SERIAL_DEBUG.println("UpdatedFrame - tick1sec=" + String(tick1sec)); if (tick1sec) { concatlog("UpdatedFrame - uptime=" + String(uptime)); chaineJSONenvoyee = sendJSON(me, true); postconsoWS(chaineJSONenvoyee); postlogsindb(); logcycle=""; ledClignotte(); tick1sec = false; } } /* ====================================================================== Function: initSerial Purpose : Configure (or reconfigure Serial Port) Input : - Output : - Comments: - ====================================================================== */ void initSerial(){ // Cleanup SERIAL_TIC.flush(); SERIAL_TIC.end(); // Configure Teleinfo SERIAL_DEBUG.printf_P(PSTR("TIC RX=GPIO%d Mode:"), TIC_RX_PIN); SERIAL_TIC.begin(tinfo_mode == TINFO_MODE_HISTORIQUE ? 1200 : 9600, SERIAL_7E1, TIC_RX_PIN); if ( tinfo_mode == TINFO_MODE_HISTORIQUE ) { SERIAL_DEBUG.println(F("Historique")); } else { SERIAL_DEBUG.println(F("Standard")); } } /* ====================================================================== Function: ledOff Purpose : Setup I/O for RGB Led to be OFF Input : - Output : - Comments: - ====================================================================== */ void ledClignotte(){ digitalWrite(LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level) delay(1000); // wait for a second digitalWrite(LED_BUILTIN, LOW); // turn the LED off by making the voltage LOW } /* ====================================================================== Function: setup Purpose : Setup I/O and other one time startup stuff Input : - Output : - Comments: - ====================================================================== */ void setup(){ SERIAL_DEBUG.begin(115200); pinMode(LED_BUILTIN, OUTPUT); // Serial, pour le debug SERIAL_DEBUG.println(F("\r\n\r\n")); SERIAL_DEBUG.println(F("=================================================")); SERIAL_DEBUG.println(F(" D1 Mini ESP32 - Teleinfo Lynky Alim WS ")); SERIAL_DEBUG.println(F("=================================================")); SERIAL_DEBUG.println(F("\r\n")); SERIAL_DEBUG.println("[Setup] Gestion du Wifi avec WifiManager"); WifiGestion(); //SERIAL_DEBUG.println("[Setup] Récupération des paramètres de cet arduino : Fréquence d'interrogation et du commentaire de prise de mesure"); //GET_params_arduino(); SERIAL_DEBUG.println("[Setup] Alimentation des logs en BDD à travers le service REST (Requête POST)"); SERIAL_DEBUG.println("-------------------------------------------------------------------------------"); concatlog("[Setup] Alimentation des logs en BDD (Req POST)"); postlogsindb(); // Init Serial Port initSerial(); // Init teleinfo tinfo.init(tinfo_mode); // Attacher les callback dont nous avons besoin // pour cette demo, ADPS et TRAME modifiée tinfo.attachUpdatedFrame(UpdatedFrame); tinfo.attachNewFrame(NewFrame); } /* ====================================================================== Function: loop Purpose : infinite loop main code Input : - Output : - Comments: - ====================================================================== */ void loop() { static char c; static unsigned long previousMillis = 0; static uint8_t buttonState = 0; static unsigned long lastDebounceTime = 0; unsigned long currentMillis = millis(); /* // Avons nous recu un ticker de seconde? if (tick1sec) { tick1sec = false; uptime++; } */ // On a reçu un caractère ? if ( SERIAL_TIC.available() ) { // Le lire c = SERIAL_TIC.read(); // Gérer tinfo.process(c); // L'affcher dans la console if (c==TINFO_STX) { SERIAL_DEBUG.print("<STX>"); } else if (c==TINFO_ETX) { SERIAL_DEBUG.print("<ETX>"); } else if (c==TINFO_HT) { SERIAL_DEBUG.print("<TAB>"); } else { SERIAL_DEBUG.print(c); } } //SERIAL_DEBUG.println("currentMillis=" + String(currentMillis) + "previousMillis=" + String(previousMillis)); if (currentMillis - previousMillis > 60000 ) { SERIAL_DEBUG.println("IL FAUT ENREGISTRER UNE MESURE"); // save the last time you blinked the LED previousMillis = currentMillis; tick1sec = true; } }Suite à la proposition de @Nicolas-Bernaerts, j'ai commandé un Denky D4 1.3a mais ne connaissant pas du tout Tasmota, je me heurte à la configuration. Quel test rapide puis-je faire pour vérifier les valeurs récupérées du flux téléinfo ? (A terme, l'idée est de pouvoir injecter les consos de mes 3 phases toutes les minutes à ma base de données mySql (hébergée par AlwaysData)
-
-
@Nicolas-Bernaerts
Merci pour la référence et désolé pour la réactivité, je suis encore actuellement plus sur le gros œuvre que sur la domotique

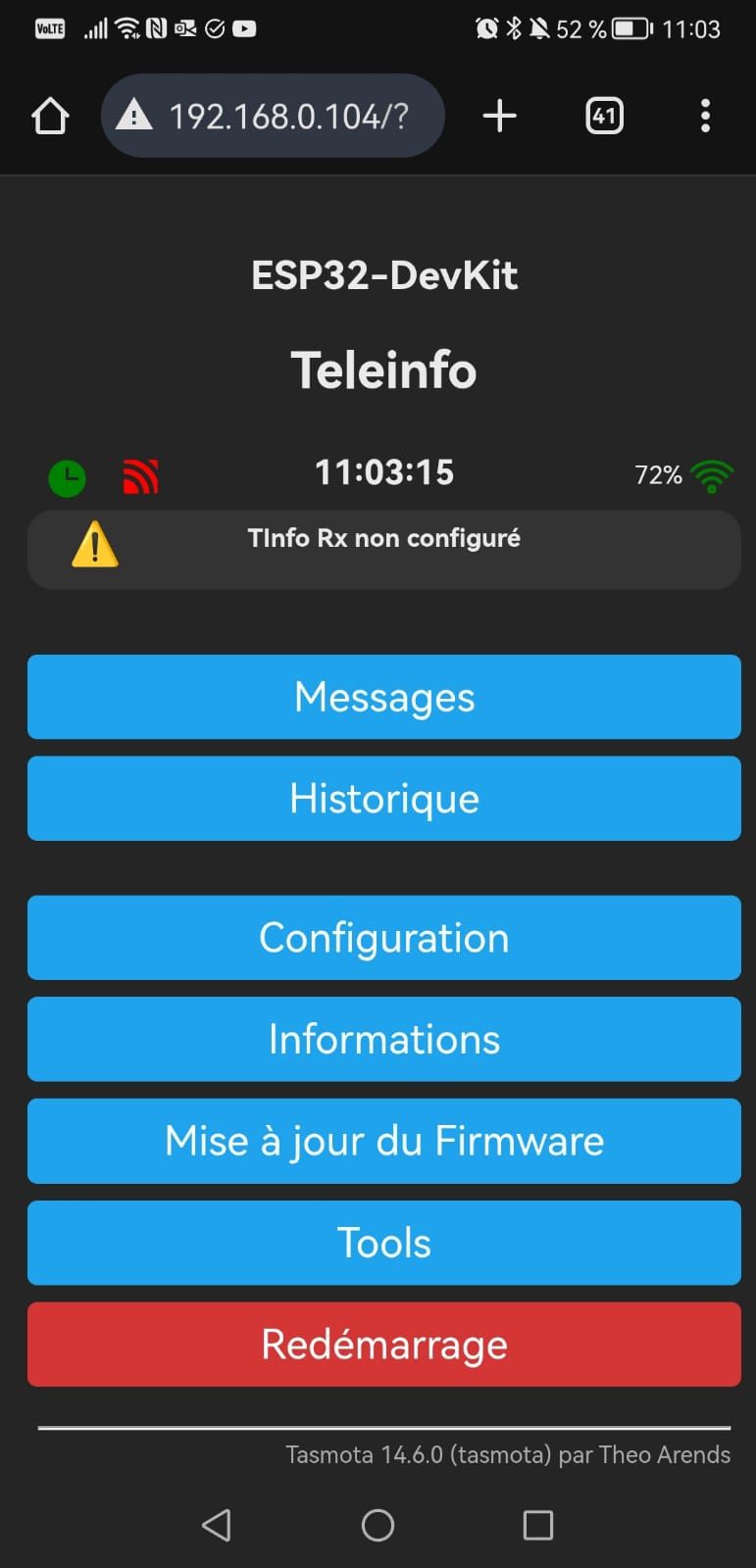

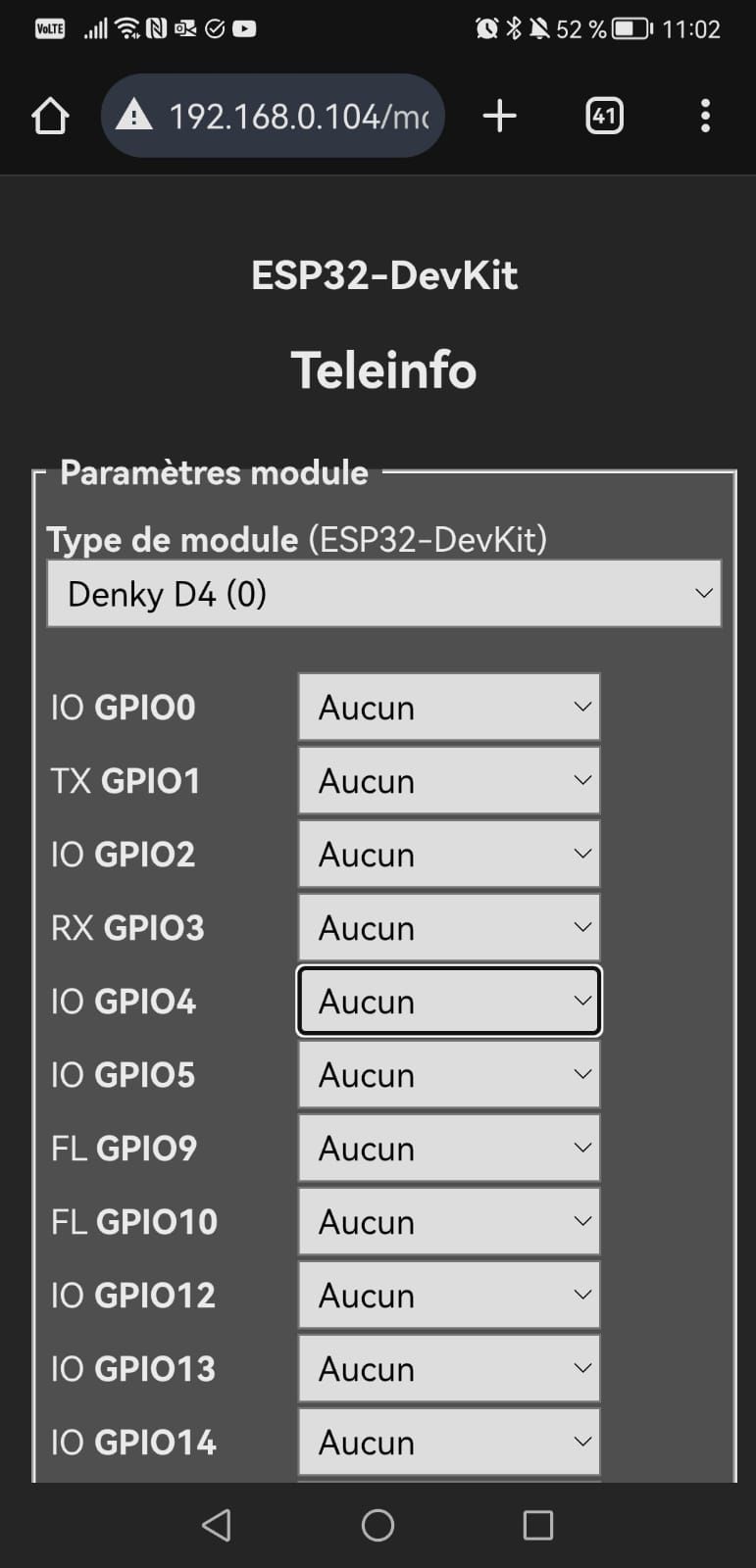

J'ai réussi à uploader ton module téléinfo tasmota et m'y connecter. Par contre, il m'affiche l'erreur "TInfo Rx non configuré". En regardant dans les paramètres du module, je n'y vois aucun paramétrage. Peut-être est-ce là qu'il me manque quelque chose ?
Merci par avance de ton retour.
-
@Eric44 si rien n'est configuré c'est normal que cela ne fonctionne pas.
Sélectionnez Denky D4 (0) et appliquez. l'ESP devrait rebooter et être configuré.
