CC1101
-
Bonjour,
Trés satisafait du fonctionnement du minishield pour pi, je souhaiterai avoir un second circuit d'acquistion sur Wemos .ESP8266.
Pour la connexion pin a pin je n'ai pas de certitude sur le pin out du cc1101.
Les dessins qui figurent dans la doc ne précisent pas de quel coté est vu le circuit.Ou bien ils suivent une convention que je ne connais pas.
d'autres part le numero ne sont pas imprimés sur le board.Pouvez vous préciser si le dessin joint est vu de dessous (coté board) ou de dessus (coté circuit et/ou antenne)?
Merci -
@knasson Bonjour

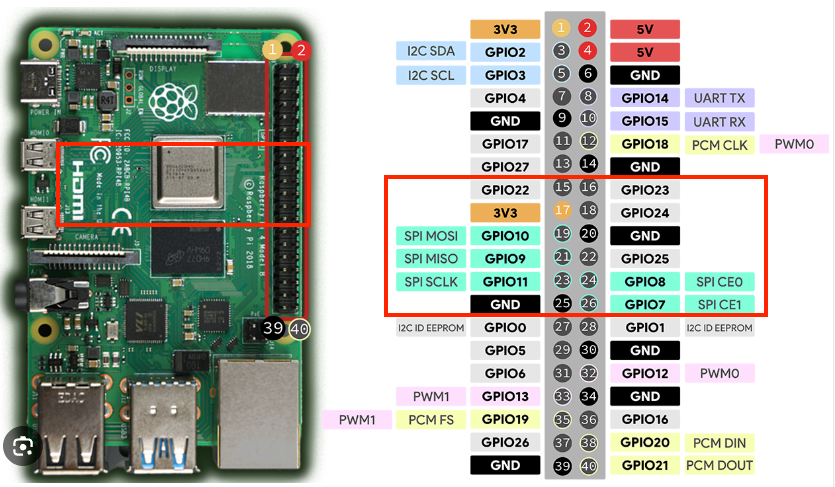

La carte se met sur le PI comme a gauche, le pinout est indiqué a droite

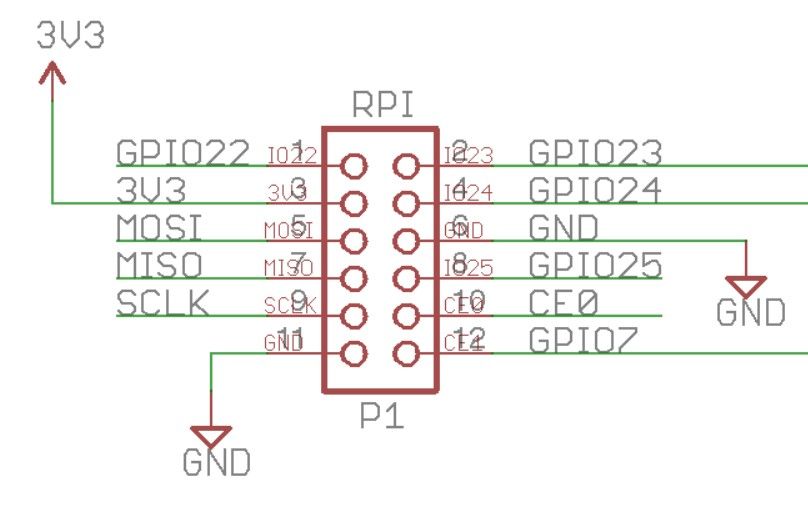

sur le schema c'est donc une vue de dessus, avec antenne à gauche.
